Del Electronics Reactor TF4V04YY SPN 1204735 NAVSEA 5328558 NSN 5950-01-135-1273

Del Electronics

(No reviews yet) Write a Review
$984.58
SKU:
IF_E62E4384
Adding to cart… The item has been added

Product Overview

Del Electronics Reactor TF4V04YY SPN 1204735 NAVSEA 5328558 NSN 5950-01-135-1273

PN: 5328558

NSN: 5950-01-135-1273

NSN
Item Name
Technical Characteristics
5950-011351273

REACTOR
MRC Requirements Characteristics
AKDX WINDING QUANTITY 1 SINGLE COMPONENT
CRBZ WINDING OPERATING CURRENT 63.0 AMPERES DC MAXIMUM SINGLE COMPONENT SINGLE WINDING
THSD THREAD SERIES DESIGNATOR UNC SINGLE GROUP
CMLP THREAD QUANTITY PER INCH 20 SINGLE GROUP
TTQY TERMINAL TYPE AND QUANTITY 2 STANDOFF, THREADED STUD
AARG RELIABILITY INDICATOR NOT ESTABLISHED
BKPL RATING METHOD ELECTRICAL SINGLE COMPONENT SINGLE WINDING
ACYF INDUCTANCE TYPE FIXED
ACYV INDUCTANCE RATING 1.20 MILLIHENRIES NOMINAL SINGLE COMPONENT SINGLE WINDING
AKNA INCLOSURE TYPE HERMETICALLY SEALED
CQJX NOMINAL THREAD SIZE 0.250 INCHES SINGLE GROUP
AXGY MOUNTING METHOD THREADED STUD SINGLE GROUP
AKPV MOUNTING FACILITY QUANTITY 4 SINGLE GROUP
AEHZ MAXIMUM OPERATING TEMP 155.0 DEG CELSIUS
ACZB FREQUENCY RATING 1.2 KILOHERTZ NOMINAL SINGLE COMPONENT
CRGS DC RESISTANCE RATING IN OHMS 0.013 SINGLE COMPONENT SINGLE WINDING
ABKR CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO WIDTH 3.000 INCHES NOMINAL SINGLE MOUNTING FACILITY SINGLE CENTER GROUP
ABKQ CENTER TO CENTER DISTANCE BETWEEN MOUNTING FACILITIES PARALLEL TO LENGTH 3.750 INCHES NOMINAL SINGLE MOUNTING FACILITY SINGLE CENTER GROUP
ADAT BODY WIDTH 4.750 INCHES NOMINAL
ADAQ BODY LENGTH 5.500 INCHES NOMINAL
ADAU BODY HEIGHT 7.810 INCHES NOMINAL

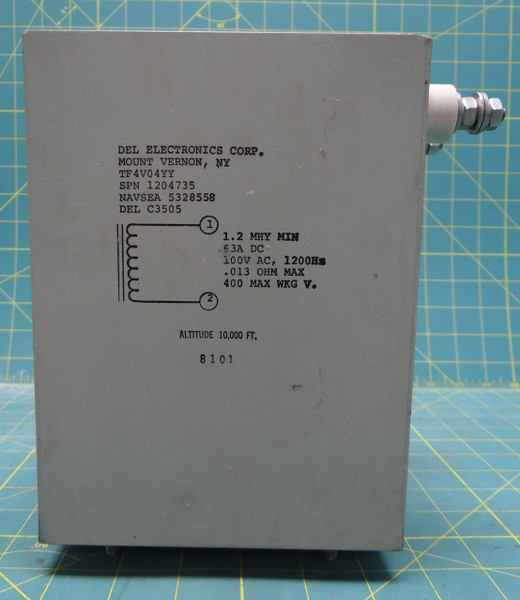

New surplus item without any original packaging. There are some scrapes and blemishes on item. Please see photos for more.
